A planta de situação é uma ferramenta essencial para qualquer projeto de construção ou urbanismo.
Ela fornece uma visão detalhada do terreno e de seus arredores, como ruas, edificações vizinhas e elementos naturais.
Imagine estar começando a construção de uma casa: a planta de situação será útil para determinar como o imóvel será posicionado em relação ao lote e à infraestrutura ao redor, garantindo que o projeto esteja dentro das normas e alinhado com o ambiente.
Com o uso de ferramentas digitais, criar essa planta ficou muito mais prático e preciso.
O que é planta de situação?
A planta de situação é um documento técnico que apresenta a localização e a disposição de um terreno em relação ao seu entorno. Ela detalha elementos como acessos, limites de propriedade, ruas próximas, e a posição de construções existentes.
Geralmente utilizado em projetos de arquitetura, engenharia e urbanismo, essa planta é fundamental para aprovação de obras junto às prefeituras, já que permite verificar o respeito às legislações e o plano diretor.
Além disso, ela serve como base para decisões estratégicas sobre o uso do espaço, facilitando a execução do projeto.
Como fazer uma planta de situação?
Criar uma planta de situação pode parecer desafiador, mas com as ferramentas digitais disponíveis hoje, o processo é bastante simplificado.
Softwares de desenho técnico, como o AutoCAD, aliados a imagens de satélite de alta resolução e à utilização de ferramentas como o Google Maps, permitem que os profissionais capturem dados reais e os transformem em representações precisas do terreno.
Além disso, a utilização de drones para mapeamento aéreo e a integração com sistemas de informações geográficas (SIG) facilitam a coleta e a análise dos dados, garantindo maior exatidão na elaboração da planta.
Veja o passo a passo para fazer uma planta de situação precisa:

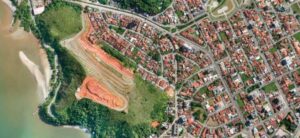

1. Acesse o Google Maps
- Localize uma área do terreno no Google Maps ou em outro serviço de mapas por satélite;
- Capture uma imagem da tela (screenshot) que inclui o terreno e os arredores.
2. Importe uma imagem para o AutoCAD
- Abra o AutoCAD ou outro software de desenho técnico;
- Insira a imagem capturada como referência no programa.
3. Definir uma escala
- Identifique uma distância conhecida na imagem, como o comprimento de uma rua;
- Ajuste a escala no software para que os elementos da imagem correspondam às dimensões reais.
4. Desenhar os contornos
- Utilize as ferramentas de desenho do software para traçar os limites do terreno, construções e outros elementos relevantes;
- Ajuste os contornos conforme necessário para garantir precisão.
5. Adicionar cotas
- Insira as medidas para indicar dimensões importantes, como largura de ruas e distâncias entre elementos;
- Certifique-se de que as cotas estejam claras e organizadas.
6. Fazer ajustes finais
- Revise a planta para corrigir eventuais erros e melhorar a apresentação visual;
- Adicione elementos como legendas, norte geográfico e escalas gráficas para facilitar a leitura.
7. Salvar e vender
- Salve o arquivo no formato desejado (DWG, PDF, etc.);
- Se necessário, exporte o documento para ser enviado aos órgãos reguladores ou clientes.
Dica: Lembre-se de seguir as normas da ABNT (Associação Brasileira de Normas Técnicas), como a NBR 6492, que regulamenta a representação de projetos de arquitetura.
Para que serve a planta de situação?
A planta de situação tem diversas situações práticas. Entre os principais:
- Aprovação de projetos: é utilizado em processos de licenciamento para obras, garantindo que o projeto atenda às legislações urbanísticas e ambientais;
- Planejamento urbano: auxilia na integração do projeto com a infraestrutura da cidade, promovendo o uso responsável do solo;
- Comunicação clara: facilita a compreensão do projeto por parte de arquitetos, engenheiros, clientes e órgãos reguladores;
- Gestão de terrenos: ajuda na definição de limites e no planejamento de obras em propriedades grandes ou loteadas.
O que deve constar na planta de situação?
As plantas de situação precisam incluir informações essenciais para transmitir uma visão clara do terreno e do entorno.
Entre os elementos indispensáveis estão:
- Limites do terreno, com dimensões e orientações;
- Localização de edificações existentes no lote e ao redor;
- Sistema viário próximo, como ruas, calçadas e acessos;
- Posição de elementos naturais, como árvores e cursos d’água;
- Identificação de redes de infraestrutura, como energia elétrica, água e esgoto;
- Escala gráfica e indicação do norte geográfico.
Essas informações garantem que uma planta seja informativa e útil tanto para o planejamento quanto para a execução do projeto.
Escala da planta de situação
A escolha da escala na planta de situação é essencial para garantir que todos os detalhes sejam representados com clareza. A escala define a proporção entre o tamanho real e o tamanho representado no desenho.
Para plantas de situação, é comum usar escalas como 1:500 ou 1:1000, dependendo do tamanho do terreno e da quantidade de informações que precisam ser exibidas.
Lembre-se de que escalas muito pequenas podem dificultar a visualização de detalhes, enquanto escalas maiores podem omitir informações importantes.
Diferenças entre planta de situação e localização
Embora muitas vezes confundidas, as plantas de situação e localização têm funções distintas:
- Planta de localização: mostra a posição do terreno dentro de um contexto maior, como uma cidade ou bairro. É mais abrangente, destacando acessos principais e vias de referência;
- Planta de situação: foca no terreno e seus arredores imediatos, detalhando elementos detalhados como construções, ruas e limites.
Ambas são complementares e, juntas, oferecem uma visão completa do projeto em diferentes escalas.
Geopixel: planta de situação e localização para prefeituras
Para as prefeituras, essa tecnologia vai muito além de atender às exigências legais. Ela fornece um planejamento urbano mais eficiente, facilitando a integração harmoniosa dos projetos com o ambiente e permitindo a tomada de decisões estratégicas baseadas em dados reais.
A aplicação dessas ferramentas na gestão do território contribui para a criação de políticas públicas que promovam o uso responsável do espaço, a melhoria da infraestrutura e o desenvolvimento sustentável.
